CIRCLE LABS M200

Stereofoniczna końcówka mocy z możliwością pracy jak monoblok w trybie w pełni zbalansowanym.
Za wzmocnienie napięciowe odpowiadają triody NOS Siemens sprzężone poprzez kondensatory Supreme Silver/Gold/Oil.
Stopnie mocy korzystają w firmowego układu Circle Power wykonanego w wersji do zastosowań z wysoką mocą i prądem.

Circle Labs M200

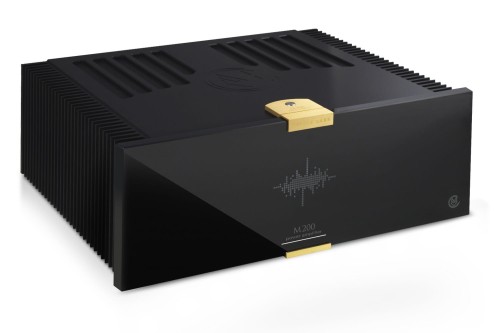

M200 to stereofoniczna końcówka o mocy 160W/8ohm i 300W/4ohm. M200. Może pracować jako monoblok w pełni zbalansowany o mocy 600W/8ohm i 930W/4ohm.

W torze wzmocnienia napięciowego zastosowano triodę NOS, produkcji firmy Siemens z lat 60tych, dodatkowo poddanej starannej selekcji.

Stopień wstępny wykorzystuje stałą polaryzację, dzięki czemu składa się tylko z jednej lampy, jednego rezystora oraz jednego najwyżej klasy srebrno-złotego kondensatora sygnałowego Mundorf. Rozwiązanie to umożliwia połączenie najkrótszej ścieżki sygnałowej z jak najlepszymi parametrami.

Stopnie prądowe Circle Power są najbliższe topologii wzmacniaczy SE przy zachowaniu wysokiej sprawności i mocy. Detaliczność i barwa, charakterystyczna dla wzmacniaczy SE, połączona jest z kontrolą basu wzmacniaczy wysokosprawnych.

W stopniach prądowych M200 pracują zwielokrotnione najbardziej wysokoprądowe tranzystory bipolarne produkowane przez firmę Sanken. Dzięki temu wzmacniacz dysponuje jeszcze większą dynamiką i kontrolą głośników oraz ultra szerokim pasmem przenoszenia. Końcówka mocy jest zbudowana w topologii dual-mono, a zasilacz oparty został o transformatory o łącznej mocy 850W.

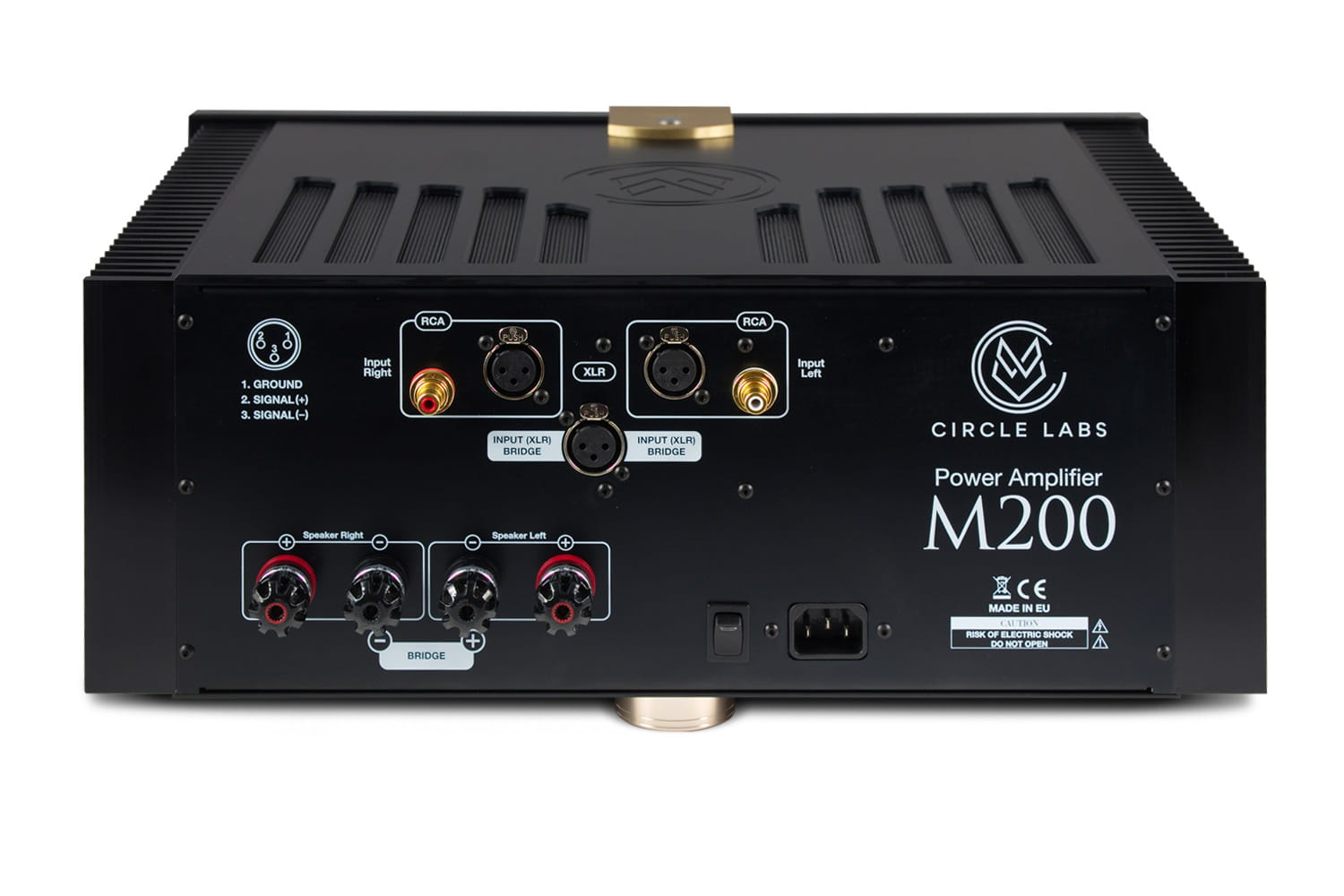

Toroidalne transformatory są osobne dla każdego kanału i specjalne wykonywane wg. naszej specyfikacji, z najwyższej klasy materiałów. W sekcji lampowego stopnia wstępnego zastosowano osobny ekranowany miedzią transformator na rdzeniu EI i całkowicie niezależnie tory zasilania dla obydwóch kanałów. W zasilaczach końcówek mocy zastosowano specjalne przystosowane do pracy z wysokimi prądami kondensatory o pojemności 200 000 µF. Za oddawanie sygnału do głośników odpowiedzialne są gniazda firmy WBT z serii nextgen.
